MSR-Technik – Schaltschrank, Verkabelung und Installation

Wir decken die Strecke von der Messstelle bis zum fertig verdrahteten Schaltschrank ab. Das beginnt bei der Montage der Sensoren – Temperatur, Druck, Durchfluss, Feuchte, Füllstand – und deren korrekter Einbaulage, denn ein falsch platzierter Fühler macht jede noch so gute Regelung wertlos. Es folgt die Verkabelung mit Blick auf Störsicherheit, dann der Schaltschrank mit Steuerungs- und Regelbaugruppen nach Ihrem Schaltplan.

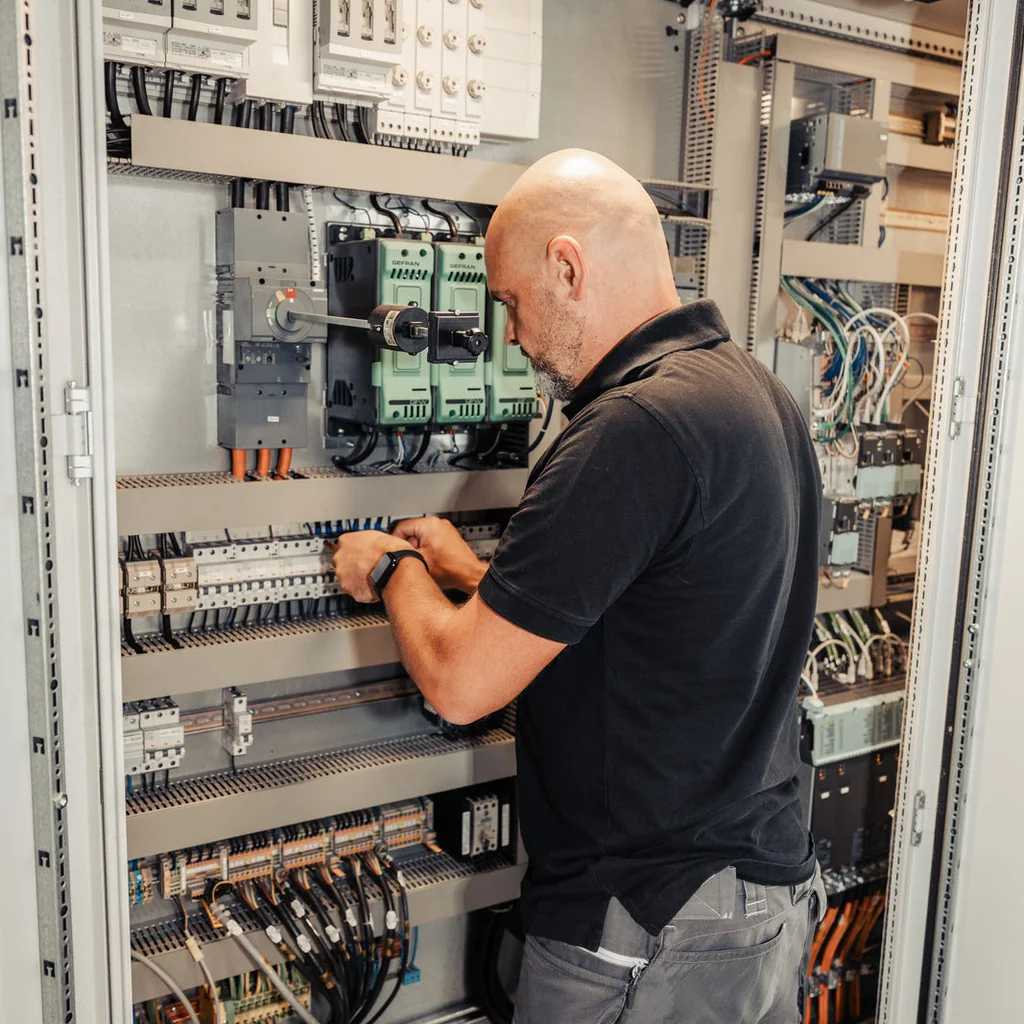

Der Schaltschrankbau ist dabei unsere Kernkompetenz: Aufbau, Verdrahtung, Klemmenplan, Beschriftung und Prüfung. Wo eine Funktionsbeschreibung oder ein Stromlaufplan vorliegt, arbeiten wir danach; wo Unterlagen fehlen, nehmen wir den Bestand auf und dokumentieren ihn, bevor gebaut wird.

Ein großer Teil unserer MSR-Arbeit besteht darin, vorhandene Anlagen zu ordnen. Typische Bilder: Eine Heizzentrale, in der über die Jahre mehrere Firmen etwas ergänzt haben und zu der keine Unterlagen mehr existieren. Ein Schaltschrank, in dem Klemmen doppelt belegt und Adern nicht mehr beschriftet sind. Eine Erweiterung, die provisorisch aufgelegt und nie zurückgebaut wurde.

Wir nehmen in solchen Fällen den Bestand auf und dokumentieren, was tatsächlich verbaut ist – oft der aufwendigste Teil, aber die Grundlage für jeden weiteren Schritt. Das Ergebnis ist ein aktueller Klemmen- und Stromlaufplan, mit dem Ihr Instandhalter, Ihr Planer oder der Anlagenbauer weiterarbeiten kann.

Erst danach lässt sich sinnvoll entscheiden, was erneuert wird: Schrank, Verkabelung, einzelne Messstellen oder die Steuerungshardware. Diesen Umbau führen wir aus – die Entscheidung über die Regelungsstrategie bleibt bei dem, der die Anlage verantwortet.

MSR-Projekte scheitern selten an der Idee, sondern an der Umsetzung: Der Schaltschrank kommt zu spät, die Feldverkabelung ist bei der Inbetriebnahme nicht fertig, oder die Adern sind so beschriftet, dass beim Aufschalten geraten werden muss. Genau an dieser Stelle sind wir der ausführende Partner.

Sie liefern Funktionsbeschreibung, Stromlaufplan und Klemmenplan – wir bauen danach. Bei Bedarf übernehmen wir zusätzlich die Materialbeschaffung, den Transport zur Baustelle und die Montage vor Ort. Während der Inbetriebnahme stellen wir jemanden, der die Anlage kennt und Änderungen sofort umsetzen kann, statt einen zweiten Termin zu brauchen.

Für Betriebe mit eigener Instandhaltung übernehmen wir die Arbeiten, für die intern Kapazität oder Elektrofachkraft fehlt: Schrankumbauten, Nachrüstung zusätzlicher Messstellen, Austausch defekter Komponenten und die Dokumentation danach.

Regelungstechnik ist nur so gut wie die Werte, auf denen sie arbeitet. Ein Temperaturfühler, der im Totwasser eines Rohrbogens sitzt, liefert eine korrekte Messung an einer falschen Stelle – die Regelung reagiert dann zuverlässig auf etwas, das mit dem eigentlichen Prozess wenig zu tun hat. Solche Fehler sind häufiger, als man erwartet, und sie sind ohne Messtechnik kaum zu erkennen.

Wir prüfen deshalb bei jeder Übernahme zuerst die Messstellen selbst: Einbaulage, Anbindung, Leitungsführung, Störeinflüsse. Erst wenn die Werte belastbar sind, macht es Sinn, über Regelparameter zu sprechen – sonst justiert derjenige, der die Regelung verantwortet, gegen einen Messfehler an. Diese Reihenfolge spart erfahrungsgemäß mehrere Runden erfolglosen Nachjustierens.

Häufige Ursachen sind dabei banal und trotzdem wirksam: ein Fühler im Totwasser eines Rohrbogens, eine Messleitung parallel zur Motorzuleitung, eine fehlende Schirmauflage oder eine Klemmstelle, die sich über die Jahre gelöst hat. Solche Punkte finden wir bei der Aufnahme und beheben sie direkt.

MSR-Technik steht selten für sich. Sie sitzt genau an der Schnittstelle zwischen Elektrotechnik und dem, was der Heizungsbauer, der Lüftungsbauer oder der Anlagenbauer errichtet hat. Genau deshalb bleiben Probleme in diesem Bereich oft lange ungelöst: Jeder Beteiligte sieht seinen Teil als in Ordnung an.

Wir übernehmen in solchen Situationen bewusst die Rolle desjenigen, der die Kette als Ganzes betrachtet: Stimmt der Messwert, kommt er richtig an der Steuerung an, ist die Regelung sinnvoll parametriert, reagiert das Stellorgan wie erwartet, und passt das Ergebnis zu dem, was die Anlage leisten soll?

Für Sie heißt das weniger Abstimmungsaufwand. Wenn Rückfragen an andere Gewerke nötig sind, klären wir sie direkt, statt Sie als Boten zwischen den Firmen einzusetzen. Bei größeren Projekten halten wir die getroffenen Absprachen schriftlich fest, damit später nachvollziehbar bleibt, wer welche Werte vorgegeben hat.
